一般規格
| 頻率范圍 |
UHF1:400-470MHz; UHF2:450-520MHz; UHF3:350-400MHz; VHF:136-174MHz |
| 信道容量 | 1024 |
| 信道間隔 | 12.5KHz/20KHz/25KHz |
| 工作電壓 | 額定7.4V |
| 電池 | 2000/2500mAh（鋰電池） |
| 頻率穩定度 | ±0.5ppm |
|

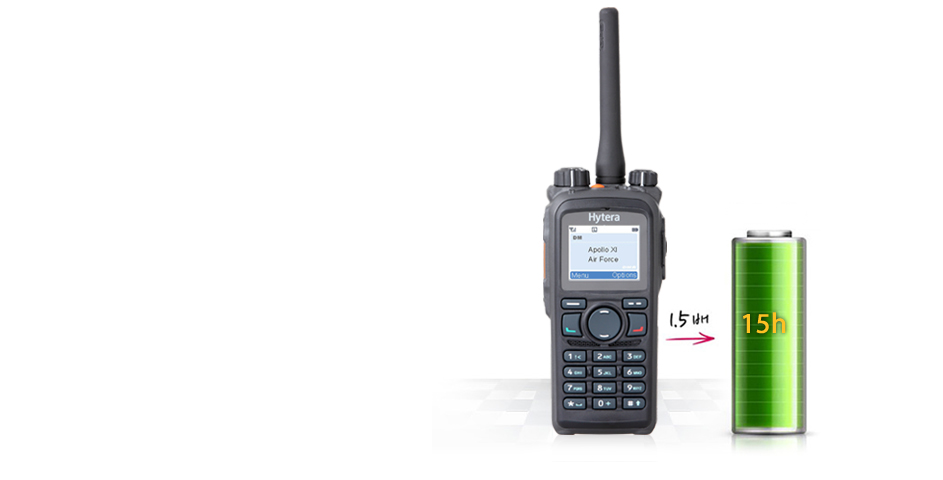

電池平均工作時間: |
UHF1： 15.5h 14h(G) UHF2： 14.5h 12.5h(G) UHF3： 14.5h 12.5h(G) VHF： 13.5h 12h(G) |
|
電池平均工作時間: |
UHF1： 13.5h 12h(G) UHF2： 12.5h 11h(G) UHF3： 12.5h 11h(G) VHF： 11h 10h(G) |
| 天線阻抗 | 50Ω |

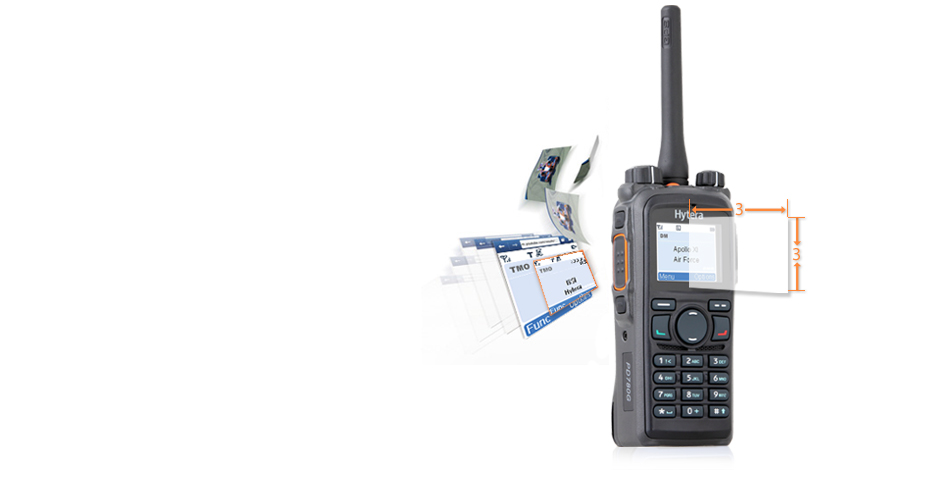

| LCD 顯示屏 | 65536色 1.8寸，6行 |
|
重量
|
355g （帶標配電池和天線） |
|
外型尺寸
|
125 X 55 X 37mm（高×寬×深） （帶標配電池，不帶天線） |
接收部分
| 靈敏度 模擬 | -118dBm/12dB SINAD |
| 靈敏度 數字 | -118dBm/BER5% |
| 鄰道選擇性 |
60dB @ 12.5KHz/70dB @ 20&25KHz 60dB @ 12.5KHz/70dB @ 20&25KHz |
| 互調 |
70dB @ 12.5/20/25KHz 65dB @ 12.5/20/25KHz |
| 雜散響應抑制 |
70dB @ 12.5/20/25KHz 70dB @ 12.5/20/25KHz |
| 交流聲與噪聲 |
40dB @ 12.5KHz 43dB @ 20KHz 45dB @ 25KHz |
| 額定音頻輸出功率 | 1W |
| 額定音頻失真 | ≤3% |
| 音頻響應 | +1 ~ -3dB |
| 傳導輻射 | < -57dBm |
發射部分
|
輸出功率
|
UHF1/UHF2/UHF3 高功率：4W UHF1/UHF2/UHF3 低功率：1W VHF 高功率：5W; VHF 低功率：1W |
|
FM調制方式
|
11K0F3E @ 12.5KHz 14K0F3E @ 20KHz 16K0F3E @ 25KHz |
| 4FSK數字調制方式 |
12.5KHz 僅數據：7K60FXD 12.5kHz 數據和語音：7K60FXW |
| 發射雜散 |
-36dBm<1GHz -30dBm>1GHz |
|
調制限制
|
±2.5KHz @ 12.5KHz ±4.0KHz @ 20KHz ±5.0KHz @ 25KHz |
|
FM交流聲與噪聲
|
40dB @ 12.5KHz 43dB @ 20KHz 45dB @ 25KHz |
| 鄰道功率 |
60dB @ 12.5KHz 70dB @ 20/25KHz |
| 音頻響應 | +1 ~ -3 dB |
| 音頻失真 | ≤3 % |
| 數字語音編碼器 | AMBE++或SELP |
| 數字協議 | ETSI-TS102 361-1,-2,-3 |
環境指標
| 工作溫度范圍 | -30℃ ~ +60℃ |
| 儲存溫度范圍 | -40℃ ~ +85℃ |
| 沖擊和振動 | 按MIL-STD-810 C/D/E/F/G標準 |
| 美國軍用標準 | MIL-STD-810 C/D/E/F/G |

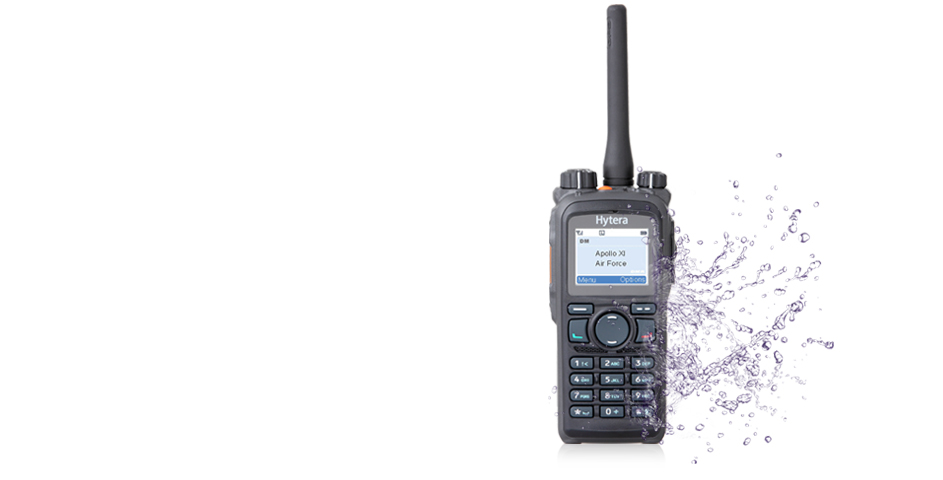

| 防水防塵 | IP67標準 |
| 防濕 | 按MIL-STD-810 C/D/E/F/G 標準 |
| ESD |
IEC 61000-4-2 （level 4） ±8kV （接觸放電） ±15kV（空氣放電） |
| GPS+北斗 | ******性規范適用于長期跟蹤（95%值>在額定-130dBm信號強度下5個衛星可見） |
| TTFF冷啟動 | <1 分（首次定位時間） |
| TTFF熱啟動 | <10 秒（首次定位時間） |
| 水平位置精度 | <10 米 |
*以上規格均按照適用標準測試。由于技術的不斷發展，以上指標數據若有變更，恕不另行通知。
